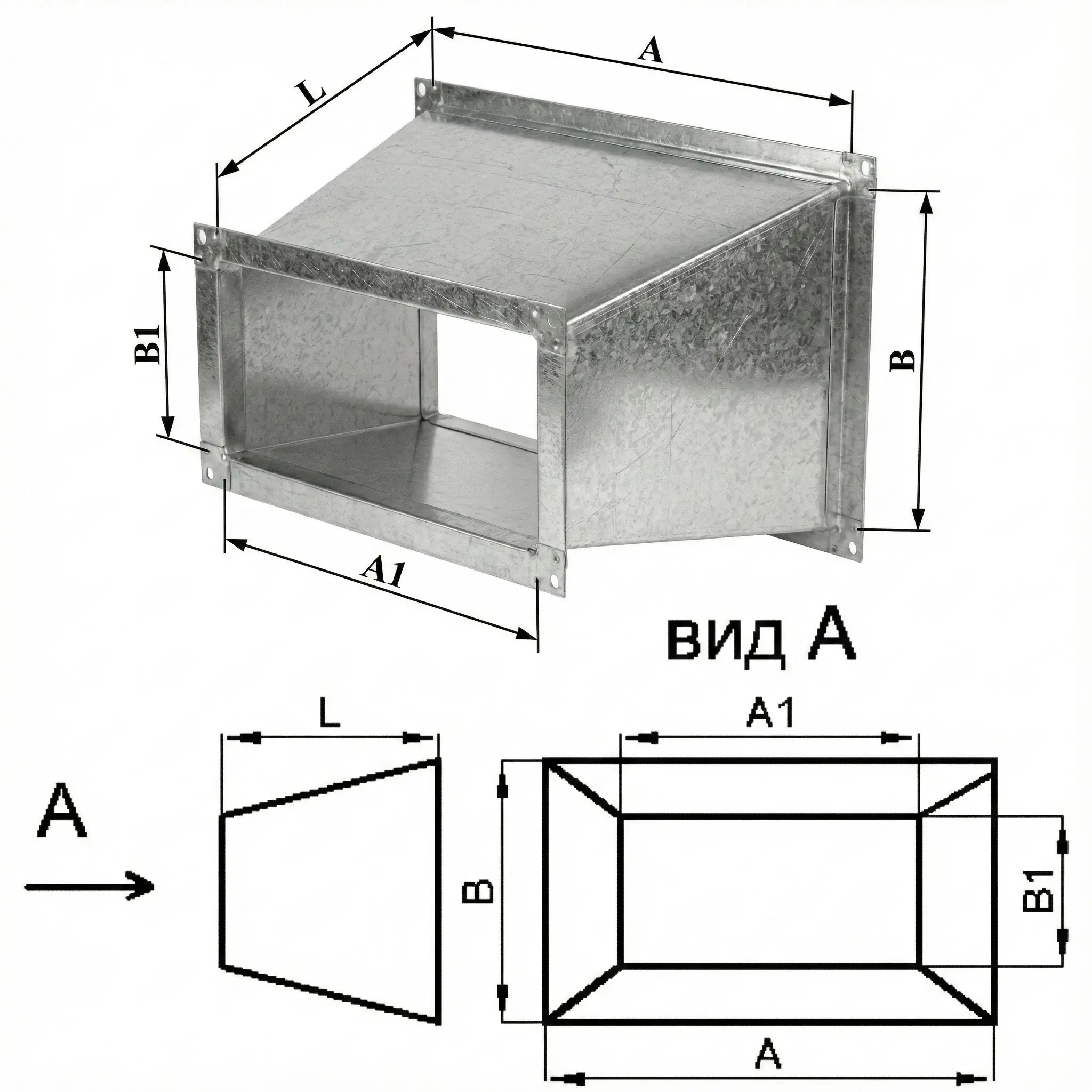

Переход прямоугольное сечение на прямоугольное сечение (центральный, тип 1)
Прямоугольный оцинкованный переход с фланцами, центральное исполнение
Переход прямоугольного сечения предназначен для соединения воздуховодов различного размера в системах общеобменной вентиляции и кондиционирования. Изделие обеспечивает герметичную стыковку участков магистрали без нарушения проектной геометрии и параметров воздушного потока.
В исполнении «центральный, тип 1» оси входного и выходного сечений совпадают. Смещение отсутствует, что позволяет сохранить симметрию трассы и равномерное распределение потока воздуха.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров входного и выходного сечения и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически исходя из рекомендуемых нормативных параметров, что позволяет обеспечить допустимый угол сужения или расширения и минимизировать аэродинамическое сопротивление.
На торцах устанавливаются фланцы с применением монтажной шины №20 или №30 в зависимости от периметра сечения. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жёсткость соединения и стабильность геометрии узла.
Завод гарантирует соблюдение фактической толщины металла без использования минусовых допусков.
